安徽信息工程学院手工绘图大赛基本情况介绍
一、赛事情况介绍
安徽信息工程学院手工绘图大赛由紫云英创新创业学院和教务处主办；由机械工程学院承办；创客梦工厂、3D 设计协会协办。全校大二、大三在籍学生（机械、机电、车辆、材料、自动化等工科为主，不限专业）。比赛时间为每年 11 月（2025 年第十届为 11 月 12 日），现场赛，时长 120 分钟，个人独立尺规手工绘图，现场发放零件轴测图，在A3 图纸上完成完整零件工作图（二维工程图），严格遵循GB/T 4457~4460《技术制图》、GB/T 14689~14692《机械制图》 国家标准。
二、所需知识储备
（一）基础理论
投影原理：正投影法、三视图投影规律（长对正、高平齐、宽相等）、轴测投影（正等测 、 斜二测）读图与转换；
制图基础：图纸幅面、比例、字体、图线、剖面符号、标题栏、明细栏等国标规范；
几何要素：点、线、面的投影，截交线、相贯线画法，几何作图（圆弧连接、等分、正多边形）；
（二） 核心专业知识零件表达：
基本视图、向视图、局部视图、剖视图（全剖 、半剖 、阶梯剖 、旋转剖）、断面图、局部放大图，简化画法；
标准件、常用件：螺纹、螺栓、螺母、垫圈、键、销、齿轮、轴承的规定画法与标注；
尺寸标注：尺寸基准、尺寸链、公差与配合（基孔制 、 基轴制、公差等级）、几何公差（形状 、 方向 、位置 、 跳动）、表面粗糙度（Ra/Rz）标注；
零件图构成：一组视图、完整尺寸、技术要求、标题栏；
（三）实操技能
尺规操作：丁字尺、三角板、圆规、分规、比例尺、铅笔（HB/2B/H）、橡皮、胶带等规范使用；
绘图流程：分析轴测图→确定表达方案→布图→画底稿→加深→标注尺寸 、 公差→填写标题栏→检查；
速度与精度：120 分钟内完成从读图到完整出图，兼顾规范与效率。
三、学生能力培养
（一） 专业核心能力
工程识图与绘图能力：建立三维空间想象与二维表达的转换能力，掌握工程语言，夯实机械 、 机电类专业基本功；
国标规范意识：严格遵循工程制图国家标准，养成严谨、标准化的工程思维，对接企业岗位要求；
精度与细节把控：训练线条、尺寸、公差的精准表达，培养精益求精的工匠精神；
（二） 综合素养
空间逻辑与分析能力：从轴测图拆解复杂结构，规划最优视图方案，提升空间几何思维；
耐心与专注力：长时间精细作图，锻炼抗干扰、沉心做事的职业素养；
效率与时间管理：限时完成完整图纸，提升规划、执行与自检能力；
以赛促学：激发图学课程学习热情，巩固课堂知识，衔接工程实践，助力就业与升学。

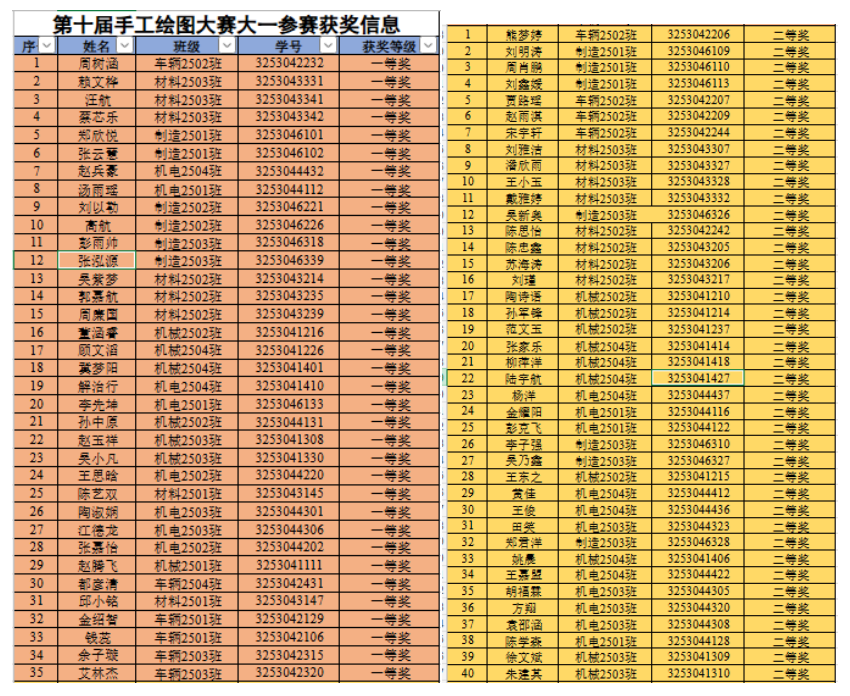

四、往届获奖情况
按照学校规定要求，校赛获奖≤40%。
